Артикул: GDS-71102B

Код товара: 315091

Посмотрите со всех сторон в 3D
Госреестр

О товаре

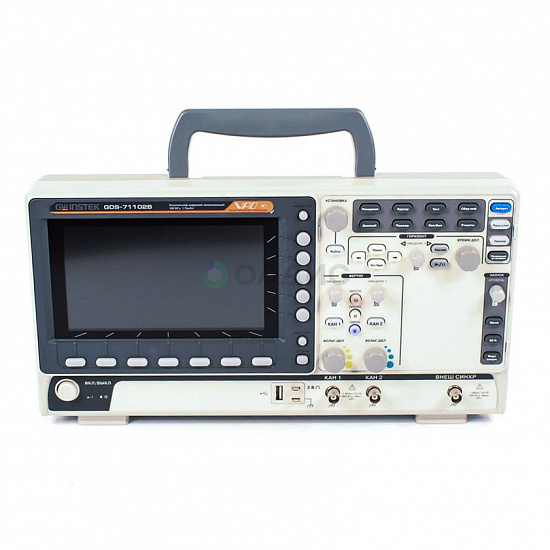

Осциллограф GDS-71102B - цифровой запоминающий прибор, предназначенный для анализа и измерения электрических сигналов. Имеет 2 канала и полосу пропускания 50, 700 и 100 МГц, что позволяет работать с широким спектром сигналов. Максимальная частота дискретизации составляет 1 ГГц, обеспечивая высокую точность измерений. Объем памяти составляет 10 МБ на канал, что позволяет сохранить большое количество данных. Технология VPO обеспечивает визуализацию сигнала в режиме аналогового осциллографа, с высокой скоростью обновления экрана до 50 000 осциллограмм в секунду. Прибор поддерживает различные режимы сбора данных, включая выборку, пиковый детектор, усреднение и интерполяцию Sin X/x. Благодаря своим функциональным возможностям, данный осциллограф является незаменимым инструментом для профессионального анализа и измерения электрических сигналов.

Технические характеристики

Количество каналов 2
Тип прибора Настольный
Номер в госреестре СИ 68026-17
Гарантия (мес.) 36
Страна производитель Китай
Полоса пропускания, МГц 100
Общий объем памяти, млн. точек 10
Частота дискретизации, Гвыб/сек 1
Максимальная частота захвата, осц/с 50000
Вертикальная развертка 1 мВ/дел - 10 В/дел
Горизонтальная развертка 5 нс/дел - 100 с/дел
Точность временной развертки, ppm ±50
Вертикальное разрешение (A/D), бит 8
Режимы входа ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
Математика +, -, х; ÷, встроенный редактор формул, БПФ на участке 1 МБ (дБ или мВс.к.з)
Интерфейс USB
Дисплей Цветной (TFT) WVGA, диагональ 17,8 см, 8х10 дел (разреш. 800 х 480)
Вес нетто, кг 2.8
Габаритные размеры, мм 380х208х127

Описание цифрового запоминающего осцилографа GDS-71102B:

Осциллограф цифровой запоминающий серии GDS-71102B – это устройство высокой точности, предназначающееся для определения параметров электрических и сигналов в полосах частоты от 0 – 50 МГц. Устройство подходит для проведения автоматических измерений (до 36 видов). Устройство – цифровое, двухканальное. Устройство с большим объёмом внутренней памяти и различными функциями и режимами. При правильном пользовании и соблюдении правил, прописанных в руководстве к пользованию, оно будет служить максимально длительный период времени.

Прибор широко используется для работы с электрическими сигналами. С помощью него проводится наблюдение, измерение и запись параметров сигналов разных частот. Устройство может быть использовано в лабораториях, так же, и в полевых условиях. Главным достоинством такого прибора являются его эталонные эксплуатационные характеристики. Оборудование высокой точности (выдаёт небольшую погрешность). При максимальных нагрузках оно стабильно работает. В данной серии этот осциллограф станет наилучшим решением.

Отличительные особенности прибора:

  • Устройством очень легко пользоваться (с работой справится даже новичок),
  • Устройство надёжное, долговечное,
  • Выполнен измеритель из надёжных и прочных материалов высшего качества,
  • Устройство двухканальное, цифровое,
  • Большой объём памяти (10 МБ на канал),
  • Со сбором данных (выборка, пиковый детектор, усреднение),
  • Возможность автоматических измерений (до 36 видов),
  • С режимом авто измерений временных задержек,
  • Наличие функции автоматической установки параметров развертки и запуска,
  • Возможность проведения математических схем (сложение, вычитание, умножение, деление),
  • Устройство с частотным анализом БФС,
  • Различные режимы – растяжки окна, самописца, а также XY,
  • Устройство с двадцатью профилями настроек,
  • Различие интерфейсов,
  • Есть возможность подключения к компьютеру,
  • Устройство с цветным, расширенным дисплеем (экран очень удобен для комфортного считывания информации),
  • С технологией VPO (возможность визуализации сигнала в режиме аналогового устройства),
  • Возможность не только автоматических, но и курсорных измерений,
  • Наличие различных цифровых фильтров,
  • Устройство удобно перемещать с одной зоны в другую (прибор весит немного, всего 2.8 кг),
  • В комплект входит сам осциллограф, шнур питания, пробник, а также инструкция по применению,
  • Гарантия на прибор – 1 год.

Технические характеристики:

Параметр Значение
КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
Число каналов 2/4
Полоса пропускания (-3 дБ) 0…100 МГц
Огранич. полосы пропуск. 20 МГц
Коэф. отклонения (Коткл.) 1 мВ/дел…10 В/дел
Погрешность установки Коткл. ± 3 %
Диапазон уст. смещения ± 1,25 В (1 мВ/дел); ± 2,5 В (2 – 100 мВ/дел); ± 125 В (200 мВ – 10 В/дел)
Время нарастания ≤ 3,5 нс
Входной импеданс 1 МОм (± 2 %) / 16 пФ
Макс. входное напряжение 300 Вскз Кат I
Математика +, -, х; БПФ на участке 1 МБ (дБ или мВ с.к.з)
КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
Коэф. развертки (Кразв.) 5 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел
Погрешность установки Кразв. ± 0,005 %
Режимы работы Основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y
СИНХРОНИЗАЦИЯ
Источники синхросигнала Любой из каналов, внешний (толь 2 кан. мод.)
Режимы запуска развертки Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (10 дел.) и послезапуск (2,000,000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); по шине
Связь входа синхронизации ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
Чувствительность синхр 1 дел
АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ
Разрешение по вертикали 8 бит
Макс. частота дискретизации 1 ГГц
Интерполяция SinX/x
Длина записи 10 МБ/канал
Режимы работы Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн
КУРСОРНЫЕ ИЗМЕРЕНИЯ
Функции ΔU; ΔT; 1/ΔT
АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ
Функции по вертикали Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе
Функции по горизонтали f; T; t нарастания; t среза; +т; -т; коэф. заполнения (%), фаза
Измерение задержки FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
Интерфейс USB, LAN (только для GDS-71074B, GDS-71104B)
Автоустановка В/дел, с/дел, параметры синхросигнала
Технология VPO Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа. Скорость обновления экрана до 50.000 раз в сек.
Режим X-Y Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц
Внутренняя память Запись/считывание: 24 осциллограммы; 20 профилей
ОБЩИЕ ДАННЫЕ
ЖК-дисплей Цветной (TFT) WVGA, диагональ 17,8 см, 8х10 дел (разреш. 800х480)
Напряжение питания 100…240 В, 48…63 Гц (автовыбор)
Габариты 380×208×127 мм
Вес 2,8 кг

Комплект поставки GDS-71102B:

Наименование Количество
1. Осциллограф GDS-71102B 1
2. Шнур питания 1
3. Руководство по эксплуатации 1
4. Делитель 1:1/1:10 2
Преимущества
  • 36 видов автоматических измерений параметров, курсорные измерения
  • Режим автоизмерения временных задержек (8 параметров)
  • Функция автоустановки параметров развертки, запуска
  • Функции математики: сложение, вычитание, умножение, деление
  • Частотный анализ (БПФ): на участке 1 МБ (БПФ с.к.з./ БПФ дБ)
  • Режимы растяжки окна, самописец и XY
  • Внутренняя память: 24 осциллограммы, 20 профилей настроек
  • Интерфейсы: USB 2.0 для управления и сохранения данных, LAN
  • Цветной WVGA TFT-дисплей (17,8 см)
Комплектация
  • Осциллограф GDS-71102B
  • Шнур питания
  • Делитель 1:1/1:10 (2 шт.)
  • Руководство по эксплуатации
