О товаре

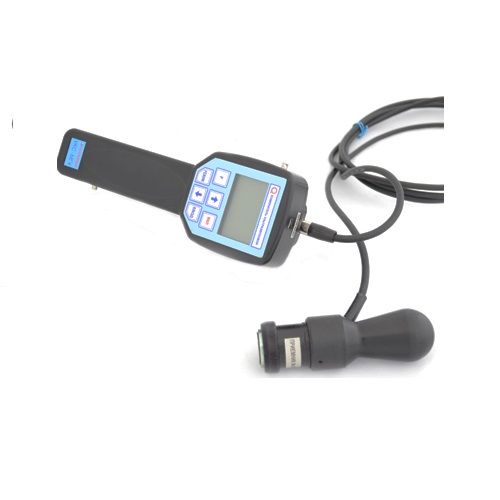

Дефектоскоп УКС-МГ4 предназначен для контроля дефектов, определения прочности бетона ультразвуковым методом в сборных и монолитных бетонных и железобетонных изделиях и конструкциях по ГОСТ 17624, определения прочности силикатного кирпича по ГОСТ 24332 и других твердых материалов на основе измерения времени распространения импульсных ультразвуковых колебаний (УЗК) на установленной базе прозвучивания. Снабжены устройством автоматического определения силы прижатия ПЭП с заданием параметров УЗК импульсов, подсветкой дисплея.

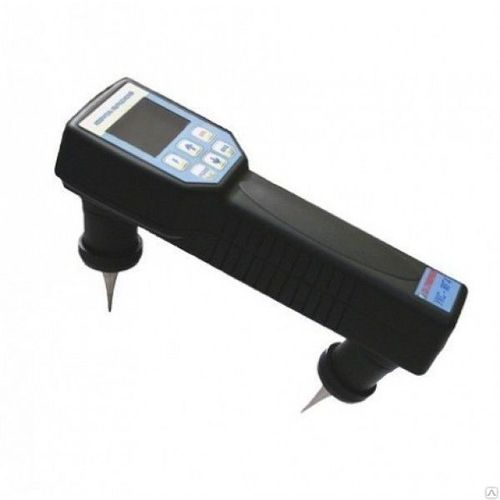

При работе с прибором УКС-МГ4 используется поверхностный метод прозвучивания.
Технические характеристики
Метод измерения
|
Ультразвуковой |
Номер в госреестре СИ
|
38169-08 |
Гарантия (мес.)
|
18 |
Страна производитель
|
Россия |
Вес нетто, кг
|
0.55 |
Габаритные размеры, мм
|
230х130х73 |
Краткое описание дефектоскопа СТРОЙПРИБОР УКС-МГ4:
Измерительное устройство разработано для проведения дефектоскопии бетонов разных марок, получения информации о показатели прочности сооружений из бетона, железобетонной продукции разного назначения. Также дефектоскоп УКС-МГ4 способен измерять эксплуатационные характеристики кирпича силикатного типа и других строительных материалов. Работает путем определения скорости движения звуковых волн. Стройприбор УКС-МГ4 оснащен системой определения уровня прижатия, позволяет задавать параметры ультразвуковых импульсов. Оборудован жидкокристаллическим дисплеем с подсветкой.
Особенности устройства:
Прибор УКС-МГ4 исследует образец методом поверхностного неразрушающего контроля. Инструмент способен измерять показатель прочности бетонов известных марок и материалов неизвестного состава. Оценка характеристик бетонной продукции неопределенного состава происходит с использованием градуировочных значений ЦНИИОМПТ. Пользователь может самостоятельно ввести в ультразвуковой тестер бетона УКС-МГ4 собственные значения градуировок для разных строительных материалов. Прибор позволяет находить скрытые в глубине материала дефекты. Оснащен встроенной памятью на 10 тыс. результатов измерений.
Сфера применения:
Прибор ультразвуковой УКС-МГ4 используют на строительных объектах в процессе проверки технического состояния объектов из бетона или кирпича. Измеритель используют для контроля качества материала, оценки эксплуатационных характеристик элементов конструкций, определения физических и механических свойств образцов.
Технические характеристики дефектоскопа СТРОЙПРИБОР УКС-МГ4:
Параметр
| Значение
|
Диапазон измерений времени распространения УЗК, мкс |
от 15 до 2000 |
Дискретность индикации времени распространения УЗК, мкс |
0,1 |
Диапазон измерения скорости УЗК, м/с |
от 1000 до 8000 |
Пределы допускаемой основной абсолютной погрешности измерений времени распространения УЗК Δt, мкс, не более: где t – измеренное время распространения УЗК в мкс. |
t = ±(0,01t+0,1) |
Амплитуда напряжения генератора зондирующих импульсов , В |
500 ± 100 |
Рабочая частота колебаний, кГц |
70 ± 15 |
Питание прибора осуществляется от двух гальванических элементов типа АА (LR6). Напряжение питания, В |
3 |
Габаритные размерыэлектронного блока с преобразователями (ПЭП) для поверхностного прозвучивания; мм |
230х130х73 |

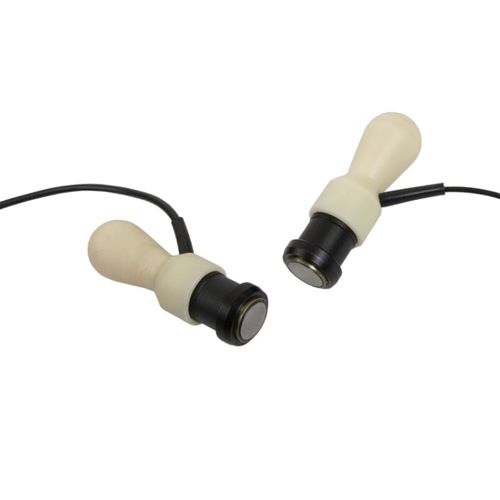

Габаритные размеры ПЭП для сквозного прозвучивания. мм |
- |
Масса прибора, кг |
0,55 |
Продолжительность непрерывной работы прибора, ч, не менее |
30 |
Средняя наработка на отказ, ч, не менее |
20000 |
Полный средний срок службы, лет |
10 |
Управление и индикация:

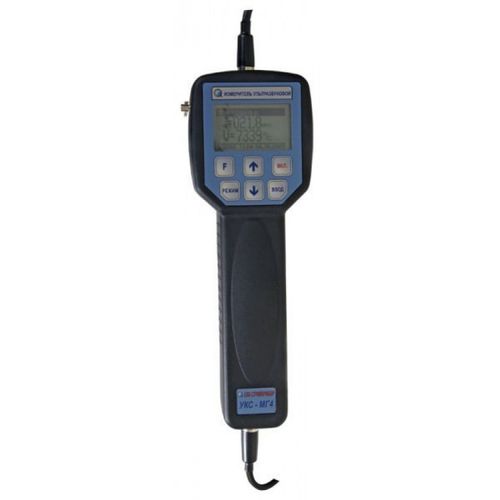

Измеритель ультразвуковой УКС-МГ4 оборудован жидкокристаллическим дисплеем и клавиатурой из шести клавиш. Для включения и выключения прибора предназначена кнопка «Вкл». Чтобы выбрать режим работы, нужно использовать клавишу «Режим». Кнопку «Ввод» применяют для доступа к архиву, фиксации данных, записи информации во внутреннюю память, активации изменений. Клавиши со стрелками нужны для переключения и выбора пунктов меню. Кнопку «F» используют для выбора базовой или индивидуальной зависимостей.
Комплектация дефектоскопа СТРОЙПРИБОР УКС-МГ4:
- Электронный блок дефектоскопа СТРОЙПРИБОР УКС-МГ4

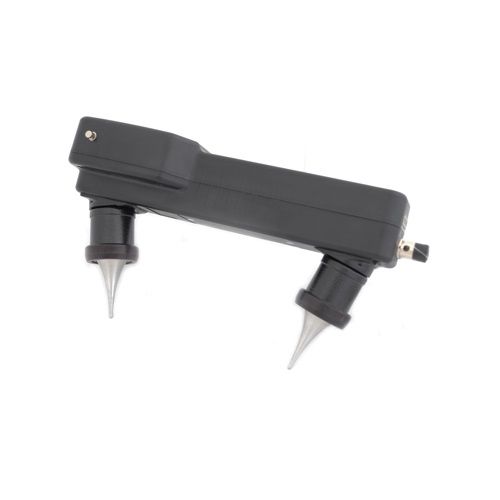

- Совмещенный с ПЭП для поверхностного прозвучивания
- Контрольный образец
- Упаковочный кейс
- Кабель связи с ПК
- CD с программным обеспечением
- Руководство по эксплуатации
