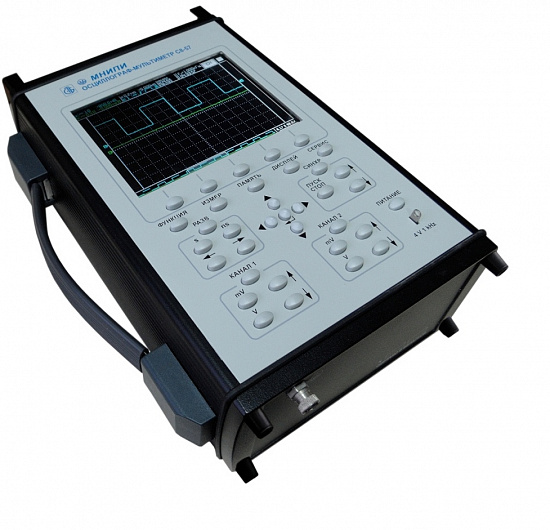

С8-57 Осциллограф мультиметр цифровой двухканальный

О товаре

Осциллограф-мультиметр С8-57 предназначен для исследования, регистрации и измерения параметров электрических сигналов в полосе частот до 150 МГц. Он обеспечивает регистрацию, измерение амплитуды от 2 мВ до 300 В и временных интервалов от 2 нс до 100 с. Также осциллограф-мультиметр позволяет измерять напряжение и силу постоянного тока, переменного тока синусоидальной формы, электрическое сопротивление, частоту, период и проводить спектральный анализ входного сигнала. Идеально подходит для наладки, контроля параметров, ремонта радиотехнической аппаратуры, научных исследований и обслуживания техники.

Технические характеристики

Количество каналов	2
Тип прибора	Настольный
Гарантия (мес.)	24
Страна производитель	Беларусь
Полоса пропускания, МГц	150
Вес нетто, кг	3.5
Габаритные размеры, мм	185х283х89

Описание цифрового двухканального осциллографа мультиметра С8-57:

Осциллограф-мультиметр С8-57 предназначен для исследования, регистрации и измерения параметров электрических сигналов в полосе частот от 0 до 150 МГц.

Осциллограф-мультиметр обеспечивает регистрацию, запоминание, измерение в диапазоне амплитуд от 2 мВ до 300 В (с делителем 1:10 hp-9250) и временных интервалов от 2 нс до 100 с по двум каналам вертикального отклонения, измерение напряжения и силы постоянного тока, средних квадратических значений напряжения и силы переменного тока синусоидальной формы, электрического сопротивления постоянному току, измерения частоты, периода и спектральный анализ входного сигнала, режимы регистратора и тестера компонентов электрических цепей.

Область применения осциллографов-мультиметров: наладка, контроль параметров, ремонт радиотехнической аппаратуры, электронных систем и устройств различного назначения, для научных и экспериментальных исследований в лабораторных и производственных условиях, а также для обслуживания различных видов техники.

Отличительные особенности:

Полоса пропускания 150 МГц
Полнофункциональный универсальный цифровой вольтметр
2 канала, вход внешней синхронизации
Жесткие условия эксплуатации
22 вида цифровых измерений
Функция частотомера
Функция анализатора спектра
Функция регистратора сигналов
Функция тестера компонентов

Технические характеристики:

Параметр	Значения
Экран	TFT ЖК цветной 5,7"; 320x240 пикселей
Входы	2 канала
Коэффициенты отклонения	от 0,002 до 20 В/дел.
Коэффициенты развертки	от 2 нс/дел. до 10 с/дел.
Диапазон частот синхронизации	от 0,6 Гц до 150 МГц
Время нарастания переходной характеристики	2,4 нс
Цифровые измерения	курсорные и 22 вида автоматических
Погрешность амплитудных измерений	±(2,5+Uк/U)%, где Uк - конечное значение диапазона
Погрешнсть временных измерений	±(1,5+Тп/Т)% при коэффициентах развертки от 1 мкс/дел. до 10 с/дел.; ±(2,5+Тп/Т)% при коэффициентах развертки от 2 нс/дел. до 0,5 мкс/дел., где Тп=10 Кразв. - длительность развертки, с; Т - измеряемый временной интервал, с; Кразв. - коэффициент развертки, с/дел.
Предзапуск	≥ Кразв. x 50 дел.
Послезапуск	≥ Кразв. x 500 дел.
Дополнительные функции	регистратор, частотомер, анализатор спектра (БПФ), тестер компонентов (вольт-амперные характеристики двух- и трехполюсников)
Погрешнсть измерения в режиме частотомера, %	частоты δ_f= ±(0,02 +100/(f_xxT_СЧ)) периода δ_{T_СЧ}= ±(0,05+100/(T_xxf₀xn)) где f_x- измеряемая частота сигнала, Гц; T_СЧ- время счета, с. T_СЧ- 100 мс; 1; 10 c; T_x- измеряемый период входного сигнала, с; f₀- метки времени, Гц. f₀ - 0,1;1;10;100 МГц; n - количество периодов входного сигнала. n - 1, 10, 100.
Скорость записи сигнала в режиме регистратора	от 10 мс/дел. до 10 с/дел. с шагом 1, 2, 5.
Диапазон измерений напряжения постоянного тока	до 500 В, конечные значения диапазонов (Uк): 2; 20; 500 В
Основная погрешность	±(0,15% от U + 0,1% от Uк)
Диапазон измерений среднеквадратического значения напряжения переменного тока синусоидальной формы	до 400 В, конечные значения диапазонов (Uк) 2, 20, 400 В
Диапазон частот	от 20 Гц до 100 кГц на диапазонах 2, 20 В; от 20 Гц до 1 кГц на диапазоне 400 В
Основная погрешность	±(0,7% от U + 0,3% от Uк) от 20 Гц до 20 кГц; ±(1,2% от U + 0,4% от Uк) свыше 20 кГц до 100 кГц
Диапазон измерений силы постоянного тока	до 2 А, конечные значения диапазонов (Iк) 20 мА, 2 А
Основная погрешность	±(0,25% от I + 0,15% от Iк)
Диапазон измерений среднеквадратического значения силы переменного тока синусоидальной формы	до 2 А, конечные значения диапазонов (Iк) 20 мА, 2 А
Диапазон частот	от 20 Гц до 1 кГц
Основная погрешность	±(0,5% от I + 0,3% от Iк)
Диапазон измерений сопротивления постоянному току	до 10 МОм, конечные значения диапазонов (Rк) 2; 20; 200 кОм; 10 МОм
Основная погрешность	±(0,5% от R + 0,1% от Rк)
Интерфейс	USB 2.0
Сохранение копии экрана	в формате .bmp на внешнем USB Mass Storage устройстве
Питание	~230 В, 50 В•А или от встроенного аккумулятора
Диапазон рабочих температур	от -10 C до +40 C
Габариты	185x283x89 мм
Масса	3,5 кг
