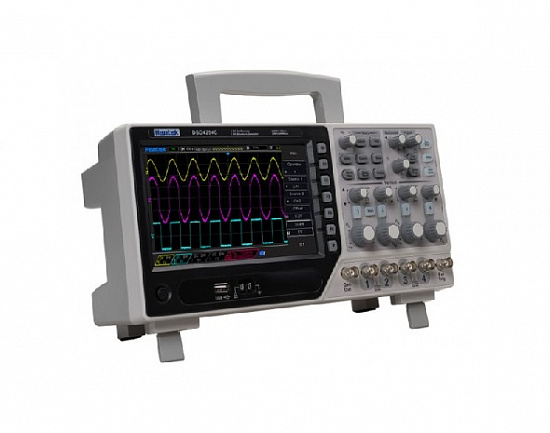

Каналов
| 4
|
Аналоговая полоса пропускания
| 80 МГц
|
Время нарастания (Rise Time)
| 4.4 нс
|
Входной импеданс
| 1M
|
Входная чувствительность
| 500 мкВ/деление до 10В/деление
|
Режимы входа
| AC (закрытый), DC (открытый), GND (земля)
|
Вертикальное разрешение
| 8 бит
|
Максимальное входное напряжение (вход 1:1)
| 30В rms |
Режимы захвата
| Реальноного времени, детектор пика, усреднение, повышенное разрешение (HR)
|
Дискретизация реального времени
| 1 ГГц при 1 канале, 0.250ГГц в 4-х канальном режиме.
|
Диапазоны времени
| 2 нс/деление до 100 с/деление
|
Память
| 64K (делиться на все работающие каналы)
|
Точность временной задерджкм
| 50ppm
|
Точность усиления по DC
| ±3% для диапазона 10В/дел - 10 мВ/дел
±4% для диапазона 5мВ/дел - 500мкВ/дел
При щупе в режиме 1:1 полоса ограничена 6 МГц
|
Режимы триггера
| Фронт, Пульс, Видео (NTSC,PAL,SECAM), наклон, овертайм, окно, интервал, под амп., UART, LIN, CAN, SPI, IIC, внешний.
|
Параметры
| Время задержки: 100нс-10с
Дапазон уровня триггера
CH1-CH4: +-5 делений от центра экрана
EXT: 0-3.3В
Точность уровня триггера
CH1-CH4: +-(0.2div * V/div) (в пределах 4 делений от центра)
EXT: ±-(6% установленного значения + 40mV)
|
Автоматические измерения
| Frequency, Period, Average, Pk-Pk, RMS, PeriodRms, Min, Max, RiseTime, FallTime, + Width, - Width, + Duty, - Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, PeriodAvg, FOVShoot, RPREShoot, BWidth, FRR, FFF, FRF, FFR, LRR, LRF, LFR and LFF
|
Курсорные измерения
| Ручные: разность напряжений, разность времени, частота.
Трассировка: напряжение и время по точкам сигнала.
|
Обработка сигнала
| +-x/, FFT (БПФ), Инвертирование, pass/fail
|
Экран
| TFT ЖК 7 дюймов 800 x 480 точек
|
Интерфейс USB
| USB 2.0 Full Speed
|
Питание от сети
| 120-240VAC RMS(±-10%),45Hz to 66Hz, 30Вт, предохранитель 2A, T, 250В
|
Размеры
| 318мм х 109мм (глубина) х 150мм (высота)
|
Вес
| 2.9 Кг
|
Вывод сигнала произвольной формы
|
Частота
| от 0 до 25MHz
|
ЦАП
| 2K - 200MHz регулируемый
|
Каналы
| 1 канал вывода сигнала
|
Длительность сигнала
| 2К точек
|
Вертикальное разрешение
| 12 бит
|
Частотная стабилизация
| <30ppm
|
Амплитуда
| +3.5V Max.
|
Выходной импеданс
| 50 Ом
|
Выходное напряжение
| 50mA Iпик=50mA
|
Пропускная полоса
| 25 МГц
|
Искажения
| -50dBc (1КГц), -40dBc (10 КГц)
|
Частотомер
|
Частота
| 0 - 50 МГц
|
Входная амплитуда
| 400m до 18V (от пика до пика)
|
Развязка
| DC
|
точность частоты
| +- ошибка базы времени +- отсчет
|
Входной импеданс
| >100К
|
Генератор шаблонов сигнала
|
Разрешене
| 12 бит генератор и 6 бит цифровой вход
|
Тип
| LVCMOS
|
