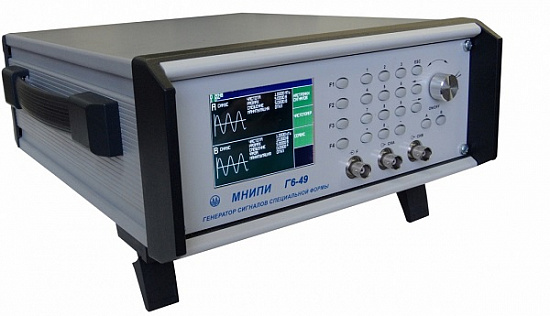

Количество каналов |
– формирования сигналов |
2 |
– измерения частоты и периода сигналов |
1 |
Диапазон частот |
– сигналов синусоидальной формы, Гц |
от 3 x10-4 до 10 x106 |
– сигнала «меандр», Гц |
от 3 x10-4 до 5 x106 |
– сигналов пилообразной и треугольной формы, Гц |
от 1 x10-4 до 1 x106 |
– сигналов прямоугольной формы, Гц |
от 0,1 до 10 x106 |
– сигналов произвольной формы, Гц |
от 1 x10-4 до 10 x106 |
Параметры сигналов прямоугольной формы |
Длительность сигнала, с |
от 40 x10-9 до 10 |
Дискретность установки длительности и периода, нс |
10 |
Длительность фронта и среза, нс, не более |
15 |
Параметры сигналов произвольной формы |
Частота дискретизации, МГц |
100 |
Длина памяти сигнала |
8192 точек, 14 бит |
Коэффициент гармоник сигнала синусоидальной формы в диапазоне от 10 Гц до 120 кГц, %, не более |
0,05 |
Пределы установки сдвига фаз синусоидальных сигналов каналов А и В |
от 0 до 360 |
Амплитудная манипуляция сигналов синуидальной формы каналов А и В |
обеспечивается |
Пределы установки размаха сигнала на нагрузке 50 Ом, В |
от 1 до 10 |
Уровень смещения сигнала на нагрузке 50 Ом, В |
от минус 5 В до плюс 5 В |
Пиковое значение AC + DC, В |
±5 |
Пределы допускаемой абсолютной погрешности установки частоты |
– сигнала синусоидальной формы, Гц |
±(0,024 + 0,00005 xf) при f >0,1 Гц;
±(0,0024 + 0,00005 xf) при f ≤0,1 Гц
где f – значение установленной частоты, Гц |
– сигналов пилообразной, треугольной и произвольной формы, Гц |
±(0,0001 + 0,00005 xf),
где f – значение установленной частоты, Гц |
Пределы допускаемой абсолютной погрешности установки размаха сигналов, В |
±(0,02 Un + 0,02), где Un – установленное значение размаха сигнала, В |
Пределы допускаемой абсолютной погрешности установки смещения сигналов |
– синусоидальной формы, В |
±(0,03 Uсм + 0,02), где Uсм – установленное значение смещения сигнала, В |
– пилообразной, треугольной, прямоугольной и произвольной формы, сигнала «меандр», В |
±(0,02 Uсм + 0,02), где Uсм – установленное значение смещения сигнала, В |
Диапазон измерений частоты синусоидальных и импульсных сигналов, Гц |
от 5 до 100 x 106 |
Диапазон длительностей при измерении периода следования импульсных сигналов, мкс |
от 1 до 100 x106 |
Амплитуда входного сигнала при измерении частоты и периода, В |
от 0,2 до 10 |
Пределы допускаемой абсолютной погрешности |
– измерения частоты |
Δf=±(5 x10-5 xfx+1/tСЧ) |
– измерения периода |
ΔT=±(5 x10-5 xTx+Tm/N) |
где fx – измеряемая частота, Гц;
tСЧ – время счета частотомера, с
(1, 10, 102, 103, 104 мс);
Tx– период входного сигнала, с
Tm– период меток времени частотомера, с;
(10-7, 10-6, 10-5, 10-4, 10-3 с)
N – число усредняемых периодов
(1, 10, 100, 1000; 10000) |
Интерфейс |
USB 2.0, поддержка SCPI |
Питание |
~230 В, 35 В xА |
Диапазон рабочих температур |
от минус 10 С до плюс 40 С |
Габариты |
325 x270 x125 мм |
Масса |
4 кг |
