О товаре
Система СТЭЛЛ-301A предназначена для регистрации акустических сигналов от частичных разрядов различного оборудования высокого напряжения класса 110 кВ и выше - электрических станций, подстанций и т.д., в том числе:
- силовых трансформаторов и вводов высокого напряжения;
- концевых и других муфт кабелей с полиэтиленовой и масляной изоляцией;
- элементов распределительных устройств, в том числе элегазовых (КРУЭ).
Система СТЭЛЛ-301A может использоваться как при эксплуатации оборудования под рабочим напряжением, так и при заводских испытаниях.
Технические характеристики
|
Страна производитель
|
Россия |
Описание cистемы анализа частичных разрядов (акустической) СТЭЛЛ-301А:
Система СТЭЛЛ-301A предназначена для регистрации акустических сигналов от частичных разрядов различного оборудования высокого напряжения класса 110 кВ и выше - электрических станций, подстанций и т.д., в том числе:
- силовых трансформаторов и вводов высокого напряжения,
- концевых и других муфт кабелей с полиэтиленовой и масляной изоляцией,
- элементов распределительных устройств, в том числе элегазовых (КРУЭ).
Система СТЭЛЛ-301A может использоваться как при эксплуатации оборудования под рабочим напряжением, так и при заводских испытаниях.

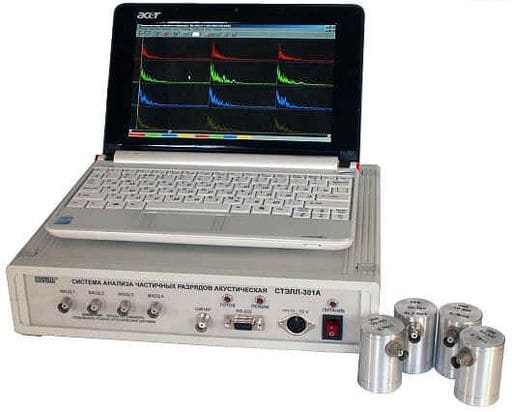

Состав системы анализа частичных разрядов (акустической) СТЭЛЛ-301А:
- акустические датчики,
- устройство сбора и обработки информации,
- специализированное программное обеспечение для компьютера,
- переносной компьютер (поставляется по отдельному заказу!),
- соединительные кабели,
- руководство по эксплуатации.
Примечания:
В зависимости от решаемых задач число используемых датчиков может быть от 1 до 32 штук.
При использовании системы для контроля изоляции силовых трансформаторов с решением задачи определения места положения дефекта по глубине используется специальное устройство установки четырех акустических датчиков (антенна).
Принцип действия системы анализа частичных разрядов акустическая СТЭЛЛ-301А:
Принцип действия системы СТЭЛЛ-301А основан на регистрации сигналов частичных разрядов, сопровождающих дефекты изоляции оборудования высокого напряжения.
Частичные разряды регистрируются акустическими датчиками, устанавливаемыми на контролируемом оборудовании.
Электрические сигналы с акустических датчиков анализируются в устройстве сбора и обработки информации по программе, установленной в переносном компьютере.
По отображаемым сигналам и их параметрам можно сделать вывод о наличии сигналов частичных разрядов, степени их опасности, и выдать соответствующие рекомендации, например: о возможности эксплуатации при периодическом контроле изоляции, необходимости проведения ремонта или срочного отключения.
Преимущества системы анализа частичных разрядов (акустической) СТЭЛЛ-301А
В отличие от систем измерения частичных разрядов электрическими методами данная акустическая система свободна от влияния индустриальных и естественных электромагнитных полей, часто затрудняющих проведение регистрации частичных разрядов в процессе эксплуатации оборудования.
Кроме того, в отличие от систем контроля электрическими методами система позволяет проводить локализацию места положения дефекта изоляции.
Акустические помехи звукового диапазона устраняются использованием акустических датчиков, работающих в диапазоне ультразвуковых частот - порядка 100 кГц.
Особенным преимуществом системы является возможность устранения влияния помех за счет использования заложенных в систему алгоритмов анализа спектра.
Зарегистрированные сигналы от частичных разрядов сохраняются в памяти компьютера, что позволяет, при необходимости, выявлять тенденцию развития дефекта изоляции во времени.
Способ применения системы анализа частичных разрядов (акустической) СТЭЛЛ-301А:
Применение системы в большинстве случаев достаточно простое.
Оно заключается в установке акустического датчика на заземленную часть оборудования высокого напряжения, подключении к датчику устройства сбора и обработки информации и переносного компьютера, включении программы обработки и анализа формы сигнала (а при необходимости и спектра) на экране компьютера.
В отдельных случаях (например при контроле вводов силовых трансформаторов) установка датчиков и вывод от них кабелей должна проводиться при отключении оборудования.
А контроль частичных разрядов осуществляется при последующем включении.
Для определения места положения дефекта изоляции силового трансформатора целесообразно осуществлять последовательную установку датчика с магнитным креплением по поверхности трансформатора. Этим определяются точки с максимальным акустическим сигналом.
По алгоритмам анализа спектра сигналы частичных разрядов отделяются от помех, вызванных магнитопроводом в ультразвуковом диапазоне частот (в звуковой области сигналы не воспринимаются используемыми акустическими датчиками).
В ряде случаев возможно определение места положения дефекта и по глубине.
Для этого используется специальное устройство установки четырех датчиков (антенна), которое размещается на баке трансформатора в точках максимального акустического сигнала, и запускается специальная программа автоматического вычисления координат расположения дефекта изоляции.
