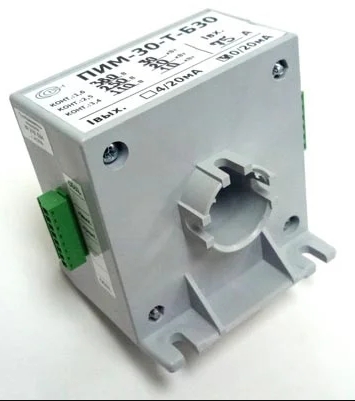

Описание высоковольтного преобразователя измерительного постоянного и переменного напряжения ПИМ-...-У-Б30:
Измерительные преобразователи ПИМ-...-У-Б30 предназначены для преобразования активной мощности, потребляемой нагрузкой в цепях переменного тока частоты 50 Гц и постоянного тока, в пропорциональный сигнал токового интерфейса 4-20 мА, гальванически изолированного от измерительных цепей. Преобразователи используются в составе измерительных и управляющих систем.
Технические характеристики высоковольтного преобразователя измерительного постоянного и переменного напряжения ПИМ-...-У-Б30:
| Характеристика | Значения |
|---|
| Диапазон измеряемых мощностей, кВт | 0,75 ... 400 |
| Выходной сигнал датчика, мА | 4-20 |
| Диапазоны входных напряжений, В | 15 ... 400 |
| Диапазон входных токов, А | 50 ... 1000 |
| Основная приведенная погрешность, не более, % | 2 |
| Напряжение питания, В | 10 ... 30 |
| Габаритные размеры, мм | 115х95х102 |
| Диаметр отверстия под токовую шину, мм | 30 |
| Масса, г | 600 |
Комплект поставки ПИМ-...-У-Б30:
| № | Наименование | Количество |
|---|
| 1 | Высоковольтный преобразователь измерительный постоянного и переменного напряжения ПИМ-...-У-Б30 | 1 |
| 2 | Паспорт | 1 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | Упаковочная тара | 1 |
