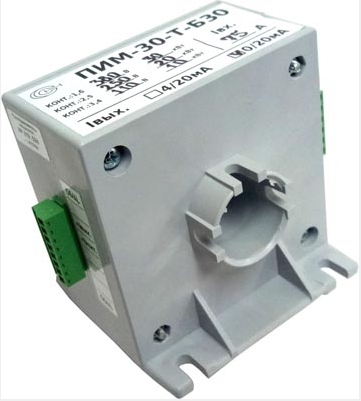

Описание преобразователя измерительного активной мощности ПИМ-...-П-Б30:
Измерительные преобразователи ПИМ-...-П-Б30 предназначены для преобразования активной мощности, потребляемой нагрузкой в цепях переменного тока частоты 50 Гц и постоянного тока, в пропорциональный сигнал токового интерфейса 0-20 или 4-20 мА, гальванически изолированного от измерительных цепей. Преобразователи используются в составе измерительных и управляющих систем.
Технические характеристики преобразователя измерительного активной мощности ПИМ-...-П-Б30:
| Характеристика | ПИМ-...-П-Б30 |
|---|
| Диапазон измеряемых мощностей, кВт | 5 ... 1500 (только для постоянного тока и напряжения) |
| Выходной сигнал датчика, мА | 4-20 |
| Входной ток, А | 50 ... 1500 (только постоянный ток) |
| Входное напряжение, В | 100 ... 1000 (только постоянное напряжение) |
| Основная приведенная погрешность, не более, % | 2 |
| Пробивное напряжение между измеряемой и измерительной цепями, не менее, кВ | 2,5 / 5 |
| Напряжение питания, В | 10 ... 30 |
| Диаметр отверстия под токовую шину, мм | 30 |
| Габаритные размеры, мм | 105х95х102 |
| Масса, г | 500 |
Комплект поставки ПИМ-...-П-Б30:
| № | Наименование | Количество |
|---|
| 1 | Высоковольтный преобразователь измерительный постоянного и переменного напряжения ПИМ--У-Б40 | 1 |
| 2 | Паспорт | 1 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | Упаковочная тара | 1 |
